Bezpieczeństwo prac przy instalacji oświetleniowej
Podłączenie żyrandola zaczyna się od odłączenia zasilania na właściwym obwodzie w rozdzielnicy, nie na samym włączniku na ścianie. Potem potrzebne jest potwierdzenie braku napięcia na przewodach w suficie. Próbnik neonowy potrafi świecić od napięć szczątkowych i bywa mylący, szczególnie przy długich przewodach w ścianie. Dwubiegunowy wskaźnik napięcia albo miernik uniwersalny daje pewniejszą informację, bo pokazuje realną różnicę potencjałów między żyłami.
Prace nad głową mają swoje typowe ryzyka: przypadkowe dotknięcie żyły fazowej, zwarcie przy zbliżeniu odsłoniętych końców, nacięcie izolacji przy zdejmowaniu powłoki, a później poluzowanie połączeń od drgań i ciężaru oprawy. Na suficie łatwo też zostawić zbyt długie, gołe odcinki przewodu. Potem podsufitka nie chce się domknąć i kończy się upychaniem wszystkiego na siłę. To lubi wracać po kilku tygodniach jako migotanie albo grzanie złączki.
Są sytuacje, w których lepiej przerwać pracę. Nietypowe kolory żył bez jednoznacznych oznaczeń, brak przewodu ochronnego przy metalowej oprawie, ślady przegrzania na izolacji, krucha powłoka przewodów, instalacja aluminiowa w puszce sufitowej albo przewody, które kruszą się przy dotyku. W takich warunkach ryzyko błędu rośnie skokowo. Lepiej nie dokładać do tego ciężkiego żyrandola.

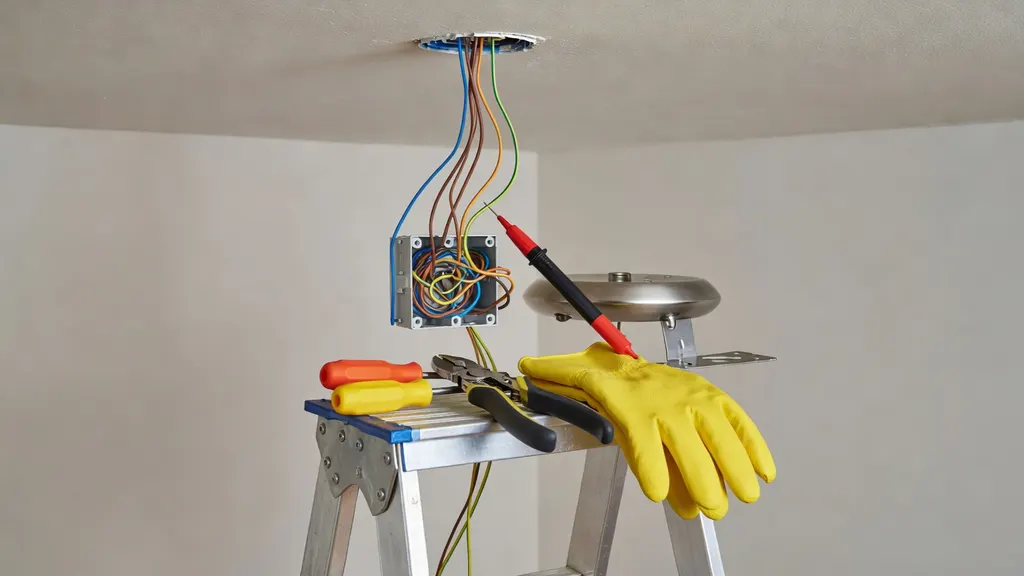

Stanowisko pracy robi różnicę. Stabilna drabina, wolne ręce, dobre światło robocze i miejsce na odłożenie narzędzi ograniczają przypadkowe szarpnięcia przewodów. Końcówki żył warto zabezpieczyć tak, by nie dotykały siebie ani metalowych elementów oprawy przed finalnym spięciem. Krótkie przerwy w pracy kończą się wtedy bez nerwów. Tak to wygląda w praktyce.
Przewody w suficie i w żyrandolu: znaczenie kolorów oraz oznaczeń
W instalacjach spotyka się trzy podstawowe funkcje żył: L jako przewód fazowy, N jako neutralny oraz PE jako ochronny. Najczęściej L jest brązowy lub czarny, N niebieski, a PE żółto-zielony. Kolory pomagają, ale nie są gwarancją, szczególnie w starszych mieszkaniach po przeróbkach.
Odstępstwa od kolorystyki zdarzają się po remontach i wymianach fragmentów przewodów, gdy ktoś użył tego, co było pod ręką. Bywa też, że przewód niebieski został wykorzystany jako sterujący fazowy do drugiego klawisza. Wtedy identyfikacja „po kolorze” kończy się podłączeniem nie tam, gdzie trzeba. Pomiar i sprawdzenie funkcji żył jest wtedy jedyną sensowną drogą.
Na oprawie i złączkach często są oznaczenia L, N i symbol uziemienia dla PE. W żyrandolach wieloramiennych z podsufitki wychodzi wiązka: kilka niebieskich do oprawek, kilka brązowych lub czarnych oraz żółto-zielony do metalowego korpusu. Czasem producent rozdziela fazy na dwie grupy już w oprawie, wyprowadzając dwa przewody fazowe o różnych kolorach. Wtedy łatwiej zrobić dwie sekcje świecenia, o ile sufit na to pozwala.
Przewód ochronny nie jest „opcją”. W metalowych oprawach PE łączy się z zaciskiem na konstrukcji i zapewnia zadziałanie zabezpieczenia w razie przebicia. Bez tego awaria izolacji może przenieść potencjał na obudowę. To prosta zależność.
Typowe konfiguracje instalacji w suficie (2, 3 i 4 przewody)
Układ z 2 przewodami
Dwa przewody w suficie oznaczają pojedynczy obwód: jeden fazowy sterowany wyłącznikiem i jeden neutralny. Taki układ spotyka się w starszych instalacjach albo w punktach, gdzie nie doprowadzono przewodu ochronnego. Funkcjonalnie to proste: światło działa w trybie włącz/wyłącz.
Ograniczenie jest oczywiste: brak możliwości rozdzielenia żyrandola na sekcje i brak uziemienia dla metalowej oprawy. Czasem da się podłączyć oprawę z tworzywa, ale metalowa konstrukcja bez PE nie powinna wisieć na takim punkcie. W mieszkaniu po remoncie często wychodzi to dopiero przy montażu lampy. I wtedy robi się nerwowo.
Układ z 3 przewodami
Trzy przewody to najczęściej zestaw L, N i PE. W praktyce w suficie bywa widoczny żółto-zielony, niebieski i brązowy, co daje dość jednoznaczny obraz. Taki punkt pozwala bezpiecznie podłączyć zarówno oprawy metalowe, jak i wielopunktowe, o ile nie ma potrzeby dwóch sekcji sterowania.
W starszych rozwiązaniach trzeci przewód bywa „dodatkowy”, ale nie ochronny: druga faza sterująca albo przewód powrotny z wyłącznika w innym kolorze niż obecne standardy. Zdarza się też brak PE, a w suficie są tylko L i N oraz dodatkowa żyła niewykorzystana. Bez sprawdzenia miernikiem trudno to rozróżnić, zwłaszcza gdy ktoś wcześniej mieszał kolory w puszkach.
Układ z 4 przewodami
Cztery przewody w suficie często oznaczają przygotowanie pod sterowanie dwuobwodowe: L1 i L2 jako dwa przewody fazowe sterowane dwoma klawiszami, do tego N oraz PE. Wtedy żyrandol można podzielić na dwie grupy źródeł światła. Taki układ daje wygodę: mniej światła na co dzień, pełne na sprzątanie czy zimowe popołudnia.
Powiązanie z łącznikiem podwójnym jest bezpośrednie: każdy klawisz podaje fazę na swoją żyłę. Jeśli w puszce ściennej jest tylko pojedynczy łącznik, a w suficie cztery przewody, jedna faza może pozostać niewykorzystana. Bywa odwrotnie: jest łącznik podwójny, a w suficie tylko trzy żyły i wtedy drugi klawisz „nie ma czego zasilać”.
Zasady łączenia żył w oprawie sufitowej oraz połączenia równoległe źródeł światła
W oświetleniu domowym źródła światła pracują równolegle. Każda żarówka dostaje pełne napięcie, a przepalenie jednej nie wyłącza pozostałych. Przy żyrandolu oznacza to wspólny przewód neutralny N dla wszystkich oprawek oraz wspólną fazę L albo dwie fazy L1 i L2, gdy są dwie sekcje.
W praktyce w podsufitce łączy się wszystkie niebieskie z żyrandola w jedną grupę i wpina do N z sufitu. Podobnie postępuje się z przewodami fazowymi: jedna grupa do L, albo dwie grupy rozdzielone na L1 i L2. Jeśli z oprawy wychodzi kilka brązowych przewodów, to nie jest błąd produkcyjny, tylko rozprowadzenie do poszczególnych ramion.
PE prowadzi się do zacisku ochronnego w oprawie i nie „przerywa” po drodze. Gdy w żyrandolu są metalowe elementy, przewód ochronny powinien mieć pewny styk z korpusem, bez farby czy luźnych podkładek pod śrubą. Czasem po latach widać, że ktoś przykręcił PE byle gdzie, a potem wymieniał oprawę i żółto-zielony został luzem w podsufitce. Takie rzeczy się zdarzają.
Do łączenia żył stosuje się kostki zaciskowe lub złączki sprężynowe, dobrane do przekroju przewodów i liczby łączonych żył. W oświetleniu spotyka się przewody 1,5 mm2 w instalacji oraz cieńsze w samej oprawie, więc złączka musi to akceptować w jednym torze. Istotna jest też liczba wejść: dla pięcioramiennego żyrandola z jedną fazą potrzeba toru, który przyjmie jedną żyłę z sufitu i pięć z oprawy albo rozbicia na dwa tory połączone mostkiem. Złączka przeciążona mechanicznie i upchnięta w ciasnej podsufitce potrafi się rozluźnić.
Odciążenie mechaniczne przewodów nie jest detalem. Ciężar żyrandola ma wisieć na haku lub uchwycie montażowym, a nie na żyłach w złączce. Podsufitka powinna prowadzić przewody łagodnie, bez ostrych załamań. Czasem wystarczy przesunąć dławik albo skrócić nadmiar przewodu w oprawie, żeby wszystko zamknęło się bez walki

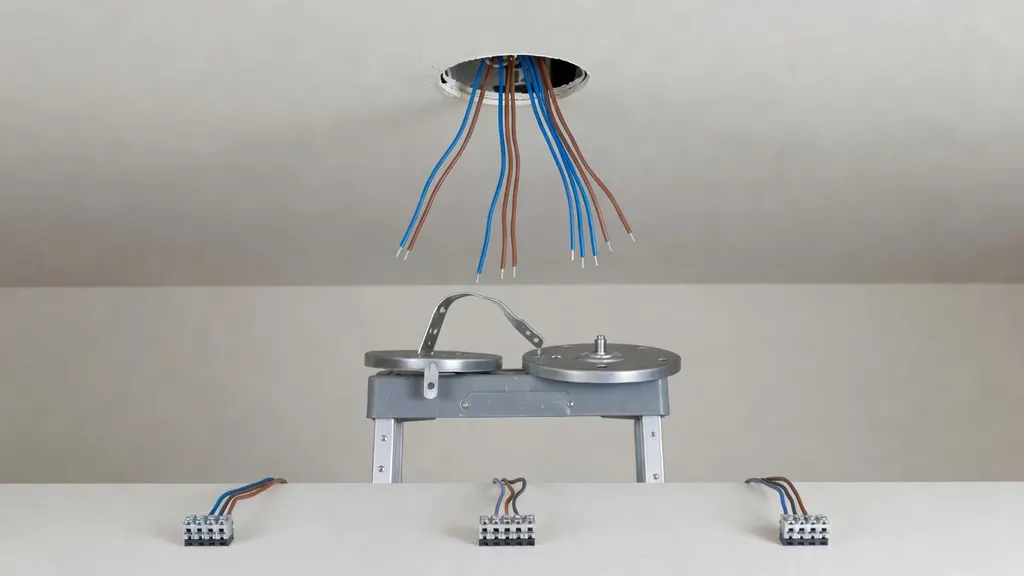

Warianty podłączeń dla żyrandoli 1–5-punktowych przy różnych liczbach przewodów
Żyrandol jednopunktowy a instalacja sufitowa
Najprostszy układ to L z sufitu do L oprawy oraz N do N. Jeśli jest PE, trafia do zacisku ochronnego lub do przewodu żółto-zielonego wychodzącego z korpusu. W wielu oprawach jednopunktowych są tylko dwa przewody, bo obudowa jest z tworzywa lub ma podwójną izolację. Wtedy PE z sufitu pozostaje w osobnej złączce, niepodłączony do lampy, ale zabezpieczony.
Żyrandole 2–5-punktowe z jednym obwodem
Przy jednym obwodzie wszystkie punkty świecą jednocześnie. Neutralne z oprawy spina się w jedną grupę do N, a wszystkie fazowe do L. Różnica między dwu- a pięciopunktowym żyrandolem sprowadza się do liczby przewodów w wiązkach i miejsca w podsufitce.
W takim wariancie nie ma „stref” oświetlenia. Jeśli potrzebne jest delikatniejsze światło, zostaje dobór mocy źródeł, barwy światła albo zastosowanie opraw z osobnymi włącznikami w ramionach, jeśli konstrukcja to przewiduje. Montażowo wszystko zostaje w jednym torze fazowym.
Żyrandole 3–5-punktowe przy 3 przewodach z sufitu
Trzy żyły w suficie często kuszą, żeby zrobić dwie sekcje, ale bez drugiej żyły fazowej sterowanej z łącznika nie da się tego uruchomić niezależnie. Jeśli żyrandol ma wyprowadzone dwa przewody fazowe do dwóch grup, a sufit daje tylko jeden L, obie grupy łączy się razem do tej samej fazy. Neutralny zostaje wspólny, PE do korpusu. Funkcjonalnie działa, tylko bez rozdziału.
Bywa też odwrotna sytuacja: z żyrandola wychodzi więcej żył, bo producent rozbił ramiona na kilka wiązek, a sufit ma standard L, N, PE. Wtedy łączy się wiązki w grupy wewnątrz podsufitki: wszystkie N razem, wszystkie fazowe razem, PE osobno. W praktyce problemem robi się miejsce i porządek przewodów. Ciasna podsufitka nie lubi nadmiaru miedzi.

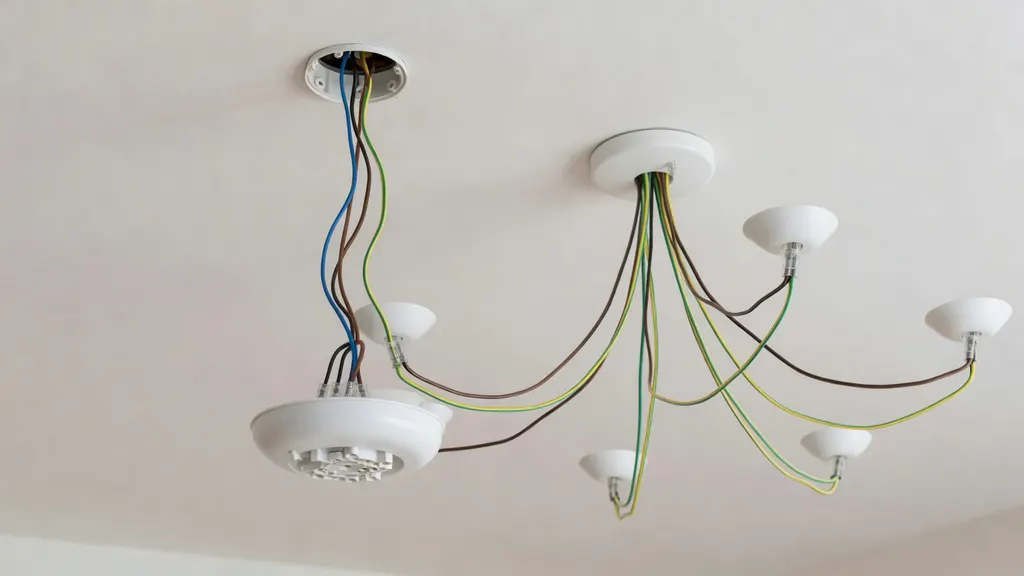

Zestawienia 4 przewody w suficie vs różna liczba przewodów w żyrandolu
Przy układzie 4/4 sprawa jest klarowna: N do N, PE do PE, a dwa przewody fazowe z sufitu trafiają do dwóch wyjść fazowych żyrandola. Wtedy dwa klawisze sterują dwiema grupami źródeł. Warto tylko dopilnować, żeby grupy w lampie były rozłożone sensownie, bo układ 1+4 w pięcioramiennym żyrandolu daje dziwny efekt na suficie.
Konfiguracja 4/3 zdarza się, gdy żyrandol ma jedną fazę i jeden neutralny oraz PE, a sufit ma dwa przewody fazowe sterowane podwójnym łącznikiem. Wtedy wybiera się jeden z przewodów fazowych jako zasilający oprawę, a drugi izoluje w osobnej złączce. Układ 4/5 pojawia się, gdy żyrandol wyprowadza dwa przewody fazowe dla dwóch sekcji, a dodatkowo ma osobny przewód do elementu dekoracyjnego lub zasilacza. Kluczowe jest grupowanie: jedna grupa do L1, druga do L2, neutralne wspólne do N, PE do korpusu.
Rozdzielanie żyrandola na dwa obwody i sterowanie łącznikiem podwójnym
Dwuobwodowość w żyrandolu opiera się na dwóch przewodach fazowych L1 i L2, wspólnym neutralnym N oraz przewodzie ochronnym PE. Każdy klawisz podaje fazę na swoją grupę oprawek, a neutralny pozostaje wspólny dla całości. Dzięki temu jedna część lampy może świecić sama, druga sama lub obie jednocześnie.
Podział na sekcje robi różnicę w odbiorze światła. Układ 2+3 w pięcioramiennym żyrandolu daje bardziej równy rozkład niż 1+4, a w trójramiennym 1+2 pozwala mieć delikatne światło bez zostawiania ciemnego „kąta”. W wielu salonach widać, że rozdział był robiony przypadkowo i potem jeden klawisz świeci tylko w jedną stronę. Da się z tym żyć, ale wygląda to słabo.
Warunkiem po stronie instalacji jest obecność drugiej żyły sterującej w suficie i włącznik podwójny podłączony tak, by podawał dwie niezależne fazy na dwa przewody. Samo posiadanie łącznika z dwoma klawiszami nie wystarczy, jeśli w suficie nie ma czterech żył albo jeśli w puszce ściennej ktoś zmostkował wyjścia.
Typowe błędy przy dwuobwodowości są powtarzalne: pomylenie N z L, połączenie L1 i L2 razem w jednej złączce i utrata sensu dwóch klawiszy, a także pozostawienie PE niepodłączonego do metalowej konstrukcji. Spotyka się też sytuację, gdzie neutralne zostały rozbite na dwie grupy, a faza jest wspólna. Efekt potrafi być nieprzewidywalny, zwłaszcza z LED.
Diagnostyka po montażu oraz najczęstsze błędy
Po montażu pierwsze objawy są dość charakterystyczne. Jeśli nie świeci nic, przyczyną bywa brak fazy na L, przerwany neutralny albo złączka, która nie złapała żyły. Gdy świeci tylko część żarówek w wieloramiennym żyrandolu, najczęściej rozpięła się jedna wiązka fazowa albo neutralna, albo podział na sekcje jest inny niż oczekiwany. Wybijanie zabezpieczenia wskazuje na zwarcie, często przez zbyt długie odizolowanie i dotknięcie żył w podsufitce.
Migotanie i delikatne żarzenie LED po wyłączeniu potrafi wynikać z wyłączników z podświetleniem albo z niekompatybilnego ściemniacza. Zdarza się też grzanie złączek, gdy przewód jest słabo dociśnięty lub gdy w jednej złączce połączono żyły o różnych przekrojach bez właściwego zacisku. Ciepła podsufitka po godzinie świecenia to sygnał, że połączenie wymaga poprawy. Lepiej nie ignorować.
Kontrola jakości połączeń sprowadza się do mechaniki i porządku: przewody mają być odizolowane na długość dopasowaną do złączki, bez wystających drucików, a zacisk ma trzymać pewnie. Luźna żyła potrafi wyglądać na złapaną, dopóki nie poruszy się przewodem podczas zakładania podsufitki. Potem światło gaśnie, a winny jest „zły żyrandol”. W praktyce częściej chodzi o detal w połączeniu.
Za ciasne upchnięcie przewodów w podsufitce to kolejny klasyk. Złączki ustawione pod skosem, żyły zagięte na ostro, brak miejsca na domknięcie osłony i w końcu dociskanie na siłę śrubą. Później w środku robi się ciasno, a przewody pracują od temperatury. To nie pomaga.
Końcówka prac powinna oznaczać sprawdzenie działania: w układzie dwuobwodowym test obu klawiszy osobno i razem, kontrola, czy PE jest podłączony do korpusu, oraz ocena stabilności zawieszenia. Żyrandol nie może kołysać się od lekkiego dotknięcia, a przewody nie powinny być widoczne spod podsufitki. Lepiej poświęcić na to dodatkowe kilka minut niż wracać do tematu po pierwszym weekendzie
